برج التبريد ذو الجريان المتعاكس مناسب للمصانع التي لديها متطلبات قليلة لجودة الماء. برج التبريد هذا محكم بالكامل، وبذلك يكون قابل للتطبيق في الظروف القاسية مثل المصانع التي تكون فيها نسبة الغبار والمسحوق كبيرة جداً. الفوهة تستخدم رشاشات الماء، وتستخدم الضغط لضمان الرش بشكل منتظم ومتكامل للماء. وسيط الحشو لبرج التبريد هي مادة الحشو PVC على شكل تموجات S، بحيث يتدفق الماء إلى أسفل وبعد ذلك يحدث التلامس الكامل مع الهواء، وكنتيجة لذلك تتحقق عملية التبادل الحراري بكفاءة عالية. مانع الرذاذ يثبت أعلى بلوكات الحشو PVC، وكلاً من القاعدة والغلاف لبرج التبريد مصنوعة من البلاستيك المقوى بالألياف الزجاجية (FRP) الحديث والمقاوم للأحماض والقلويات وعلاوة عن مقاومته للتأكل. الأبعاد الكلية لبرج التبريد يمكن تخصيصها وفقاً لمتطلبات االعملاء.

يتم رش الماء الساخن في برج التبريد ذو التدفق المتعاكس على ألواح الحشوة من خلال فوهة الرذاذ، ويحدث تبدد للحرارة وتتبخر على المساحة السطحية الكبيرة للحشوة. المروحة العلوية تسحب الهواء البارد من الخارج وتدخله ليتلامس مع الماء الساخن لكي تحقق عملية التبادل الحراري بهدف التقليل من درجة حرارة الماء، وكنتيجة لذلك، تبريد الماء بحيث يمكن إعادة تدويره مرة أخرى.

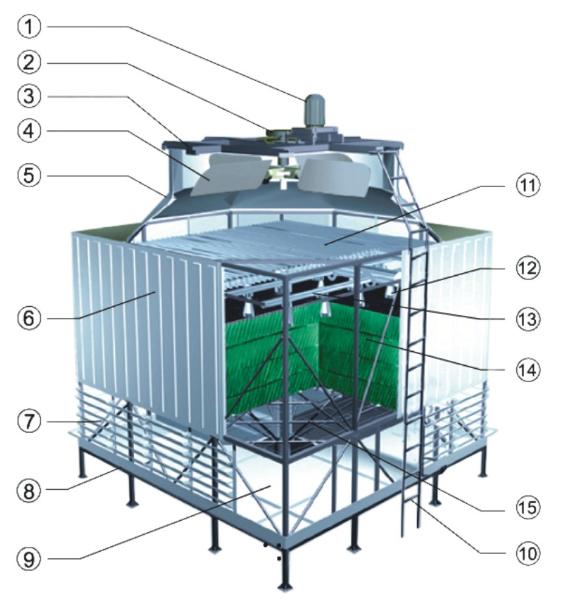

1. المحرك
2. منضم السرعة بالسير V
3. وحدة التثبيت والدعم للمحرك
4. المروحة
5. غلاف المحيط بالمروحة (مدخنة المروحة)
6. الغلاف الخرجي لبرج التبريد
7. موجهات الهواء (اللوفر أو الشبابيك)
8. حوض تجميع الماء
9. الإطار
10. السلم
11. مانع الرذاذ
12. فوهة الترذيذ (بخاخات)
13. شبكة أنابيب الرش
14. حشو أبراج التبريد (بلوكات الحشو)
15. دعامة بلوكات الحشو

المحرك
محرك يتوافق مع معايير IP55 هو محرك مغلق بالكامل ومقاوم للتأكل ومضاد للماء، مما يجعله مناسب لأستخدامه في أبراج التبريد في في ظروف درجات الحرارة والرطوبة العاليتين.

المروحة
المروحة مصنوعة من سبيكة الألومنيوم ومصممة بريش ملتوية عريضة، المروحة تتميز بحجم الهواء الكبير وإنخفاض الضوضاء أثناء التشغيل بسرع منخفضة.

مادة الحشو
حشو أبراج التبريد PVC

• مخفض تروس السرعة، حيث أنها متينة وتحتاج لصيانة بسيطة جداً.
• يمكن إضافة القطن الكاتم للصوت إلى حوض تجميع الماء، إضافة كاتم الصوت لمدخنة المروحة، أو يمكن تركيب أسطوانة الهواء للتفريغ بدرجة من 30 إلى 60 درجة عند فتحة خروج الهواء.
• الحواجز وأقفاص الحماية والسلامة
• إطار الهيكل يمكن تصنيعه من الفولاذ المقاوم للصدأ S304، S316، أو المواد الخاصة وفقاً لطلب العميل.
• مادة الحشو يمكن أن تكون من بلوك حشوPP مقاومة لدرجات الحرارة العالية.
• براغي التثبيت يمكن تصنيعها من الفولاذ المقاوم للصدأ 304.
