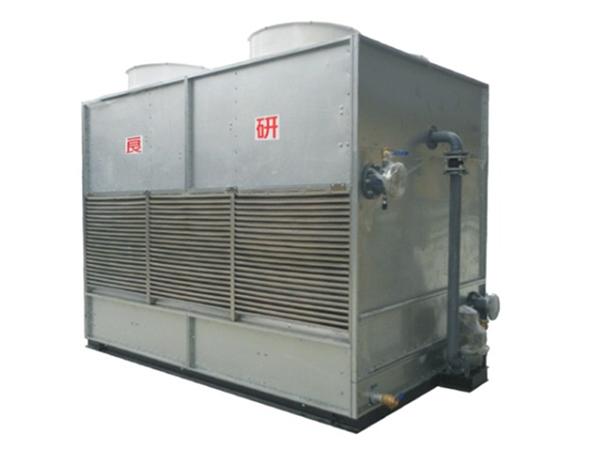

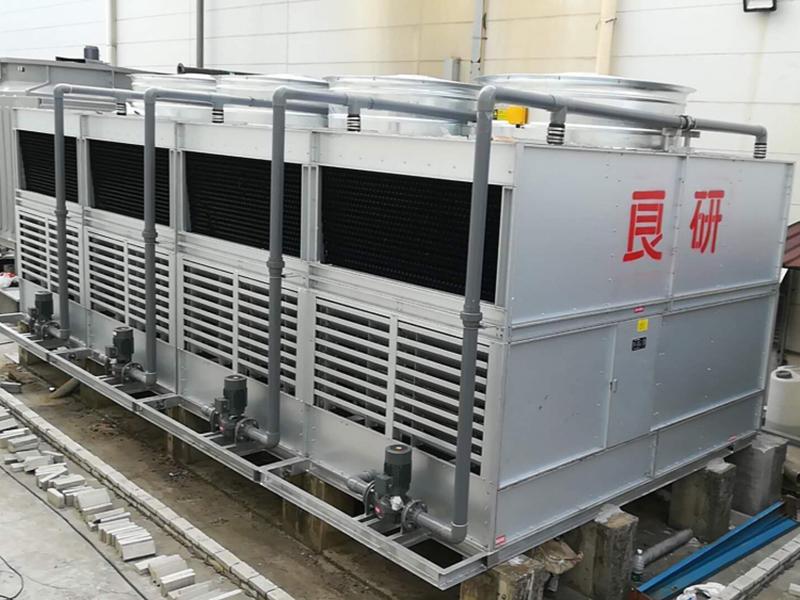

برج التبريد ذو الجريان المتقاطع (برج تبريد دائرة مغلقة من الفولاذ)

Crossflow Cooling Tower (Closed Circuit Steel Cooling Tower)
  • برج التبريد ذو الجريان المتقاطع (برج تبريد دائرة مغلقة من الفولاذ)
  • برج التبريد ذو الجريان المتقاطع (برج تبريد دائرة مغلقة من الفولاذ)
الوصف

عمليات التبادل الحراري في أبراج التبريد ذات الجريان المتقاطع هي تعتمد بالكامل الدائرة المغلقة النظيفة. خيارات المواد المتعددة وبنيات ملف التبادل الحراري يضمنان أن معدة التبديد الحراري تكون مناسبة للتطبيقات الصناعية ومجالات التدفئة والتهوية وتكييف الهواء (HVAC). نظام برج التبريد هذا يقلل من التقشر (سفط) الذي قد يحدث أثناء العمليات الميكانيكية، وبذلك ضمان أداء المعالجة الثابت لعمليات التشغيل لفترة طويلة، وبذلك ضمان عمر استخدام أطول للمعدة.

مبدأ العمل

مائع التشغيل (ماء، أو السوائل الأخرى) تتدفق في أنابيب ملتوية، بينما يتم نقل الماء المرشوش من قاع حوض التجميع إلى أنابيب التوزيع على بلوكات الحشو PVC بواسطة مضخة الماء، بعد ذلك رشها من خلال الفوهة إلى الأنبوب الملتوي (منحني). من خلال هذه العمليات، الهواء يتعرض للتلامس الكامل مع سطح الملف. من خلال المبادب الحراري التبخيري، فإن حرارة أنبوب الملف تقل، وبذلك يقلل من درجة الحرارة الكلية.

خيارات الموديلات

كل الأبعاد التالية متعلقة بمعايير منتجات التبريد التبخيري. إضافة إلى ذلك، يمكننا أيضاً توفير التصاميم غير القياسية بالإعتماد على متطلبات العملاء الخاصة.

جدول المواصفات لبرج التبريد ذو الجريان المتقاطع من النوع المربع (برج تبريد دائرة مغلقة من الفولاذ)

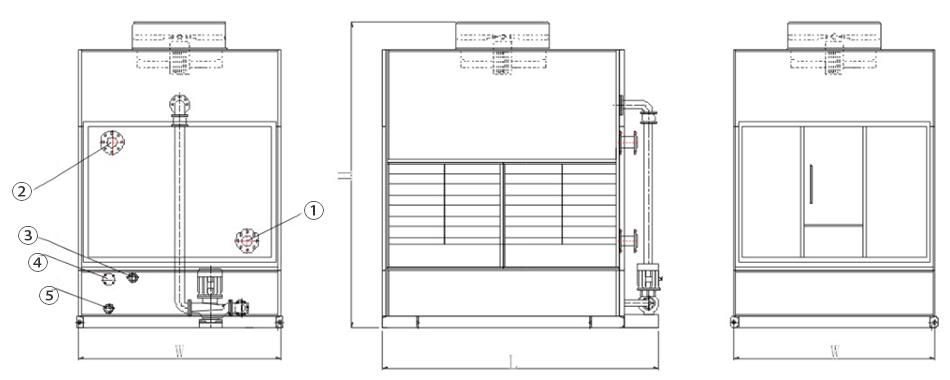

برج التبريد ذو الجريان المتقاطع (برج تبريد دائرة مغلقة من الفولاذ)

1. فتحة دخول الماء
2. فنحة خروج الماء

3. أنبوب تغذية الماء
4. أنبوب الماء الزائد (الفائض)

5. أنبوب التصريف

الشروط التصميمية:
  • درجة حرارة الماء الداخل: T1=37℃
  • درجة حرارة الماء الخارج: T2=32℃
  • درجة الحرارة الرطبة (درجة حرارة الترمومتر مبلل): =28℃
  • درجة الحرارة الجافة (درجة حرارة الترمومتر الجاف): T=31.5℃
  • الضغط الجوي: P=99.4KPa
الموديل الأبعاد الكلية (mm) قدرة المروحة قدرة المضخة قطر أنبوب دخول\خروج الماء قطر أنبوب تغذية الماء قطر أنبوب تصريف الماء وزن النقل (شحن)
الطول L العرض W الإرتفاع H (KW) (KW) (mm) (mm) (mm) (Kg)
LYH-6 1360 1030 1850 1.1 0.2 32 25 32 290
LYH-8 1360 1030 1850 1.1 0.2 32 25 32 310
LYH-10 1360 1030 1850 1.1 0.55 32 25 32 335
LYH-15 2350 1280 2350 1.1 0.55 50 25 32 600
LYH-20 2350 1280 2450 1.5 0.55 50 25 32 725
LYH-25 2350 1280 2500 1.5 0.55 50 25 32 815
LYH-30 2660 1400 2500 2.2 0.75 65 25 32 925
LYH-35 2660 1400 2600 2.2 0.75 65 25 32 1010
LYH-40 2660 1400 2600 3 0.75 80 25 50 1100
LYH-50 2800 1750 2650 3 0.75 80 25 50 1400
LYH-60 2800 1750 2700 4.4 0.75 100 32 50 1510
LYH-70 2900 2060 2800 4.4 1.5 100 32 50 1900

ملاحظة: البيانات الموضحة في الأعلى متعلقة بملف النحاسالمواد الخاصة يجب اختيارها وفقاً لخصائص المائع.

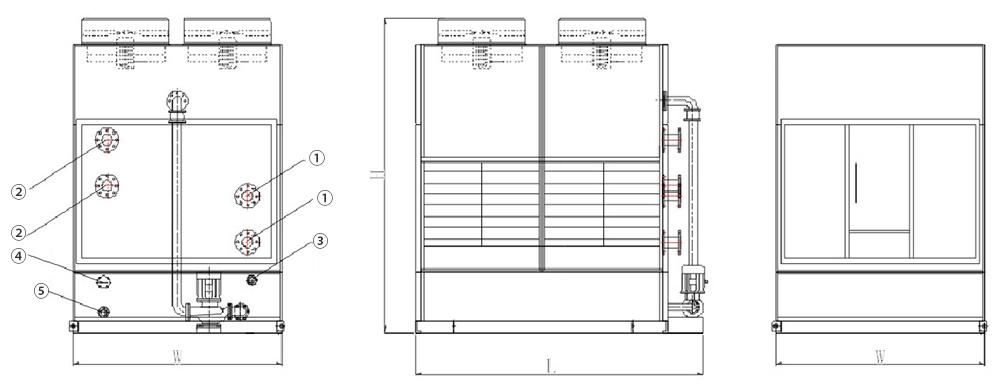

برج التبريد ذو الجريان المتقاطع (برج تبريد دائرة مغلقة من الفولاذ)

1. فتحة دخول الماء
2. فتحة خروج الماء

3. أنبوب تعبئة الماء
4. أنبوب الماء الزائد

5. أنبوب التصريف

الشروط التصميمية:
  • درجة حرارة الماء الداخل: T1=37℃
  • درجة حرارة الماء الخارج: T2=32℃
  • درجة الحرارة الرطبة (درجة حرارة الترمومتر مبلل): =28℃
  • درجة الحرارة الجافة (درجة حرارة الترمومتر الجاف): T=31.5℃
  • الضغط الجوي: P=99.4KPa
الموديل الأبعاد الكلية (mm) قدرة المروحة قدرة المضخة قطر أنبوب دخول\خروج الماء قطر أنبوب تغذية الماء قطر أنبوب تصريف الماء وزن النقل (شحن)
الطول L العرض W الإرتفاع H (KW) (KW) (mm) (mm) (mm) (Kg)
LYH-80 3200 2060 2800 6 1.5 100 32 50 1990
LYH-90 3200 2260 2800 8.8 2.2 125 32 50 2160
LYH-100 3800 2260 3000 8.8 2.2 125 32 50 2320
LYH-125 3800 2260 3050 8.8 2.2 100*2 32 50 2780
LYH-150 4800 2500 3100 13.2 2.2 100*2 32 50 3511
LYH-175 4800 2700 3150 13.2 3 125*2 32 50 4232
LYH-200 4800 2700 3150 17.6 4.4 125*2 32 65 4460
LYH-225 5400 3000 3200 17.6 4.4 100M 32 65 4900
LYH-250 5400 3000 3650 17.6 4.4 100M 32 65 5260
LYH-275 6000 3200 6750 22 4.4 100*4 32 65 5718
LYH-300 6000 3200 3950 22 4.4 100*4 32 65 5990

ملاحظة: البيانات الموضحة في الأعلى متعلقة بملف النحاسالمواد الخاصة يجب اختيارها وفقاً لخصائص المائع.
