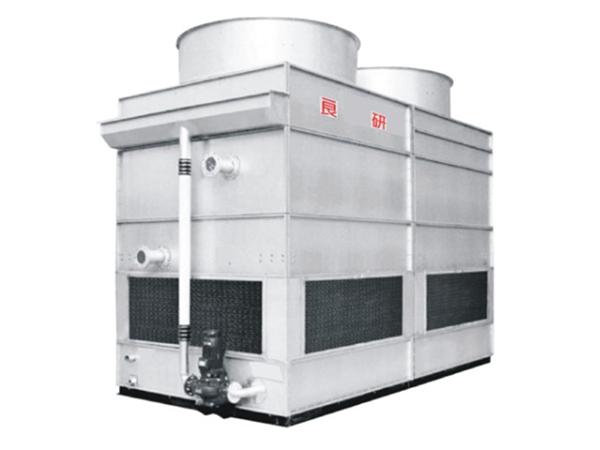

ابراج التبريد ذات الدائرة المغلقة الفولاذية تعتمد طريقة الجريان المتعاكس، الهواء يدخل إلى برج التبريد من موجهات الهواء في أسفل البرج. هذا النوع من الأبراج صمم بتركيبة الدائرة المغلقة ويتميز بالعديد من الخصائص. الماء لا يتبخر، وهناك تركيز منخفض جداً لأيونات الكالسيوم والمغنيسيوم، وكنتيجة لذلك، لا يكون هناك شوائب متكونة مثل كربونات الكالسيوم أو كربونات المغنسيوم. علاوة على ذلك يعمل على منع حدوث مشاكل التقشر التي عادة ما تتولد أثناء تشغيل أبراج التبريد، وبذلك يتم التوفير في تكاليف الصيانة الكلية ويعمل على زيادة فترة الاستخدام.
الماء، الزيت أو السوائل الأخرى تتدفق بنمط التدوير داخل أنابيب ملتوية، بحيث حرارة الموائع تتبدد إلى الماء على سطح الأنبوب. في نفس الوقت، الهواء خارج الوحدة يدخل من شباك فتحات دخول الهواء في أسفل البرج ومباشرة تجري بعكس تدفق الماء الرئيسي. كمية صغيرة من الماء تتبخر لإمتصاص الحرارة، والهواء الساخن الرطب يخرج إلى الجو الخارجي من خلال مروحة العادم في أعلى البرج. الماء المتبقي يسقط في قاع الحوض، بحيث يتم تدويره مرة أخرى بواسطة مضخة نظام توزيع الماء، وسوف يتم رشه على الأنابيب مرة أخرى.
كل الأبعاد التالية نسبة إلى منتجات التبريد التبخيري، ونحن نوفر كذلك خدمات التخصيص وفقاً لمتطلبات العملاء.
1. فتحة دخول الماء
2. فتحة خروج الماء
3. أنبوب تعبئة الماء
4. أنبوب الماء الزائد
5. أنبوب التصريف
الموديل | الأبعاد الكلية (mm) | الوزن التقريبي (Kg) | قدرة المروحة | قدرة المضخة | قطر أنبوب دخول\خروج الماء | ||||
الطول L | العرض W | الإرتفاع H | أهم جزء | النقل | التشغيل | (KW) | (KW) | (mm) | |
LYN-5 | 1260 | 990 | 2000 | 278 | 360 | 576 | 1.1 | 0.55 | 32 |
LYN-8 | 1260 | 990 | 2000 | 326 | 410 | 656 | 1.1 | 0.55 | 32 |
LYN-15 | 2010 | 1200 | 2000 | 543 | 685 | 1109 | 1.5 | 0.75 | 50 |
LYN-25 | 2010 | 1200 | 2000 | 712 | 890 | 1420 | 1.5 | 0.75 | 50 |
LYN-30 | 2500 | 1200 | 2000 | 805 | 995 | 1611 | 2.2 | 1.1 | 65 |
LYN-40 | 2500 | 1200 | 2000 | 928 | 1160 | 1879 | 2.2 | 1.1 | 80 |
LYN-50 | 2500 | 1200 | 2000 | 1020 | 1275 | 2040 | 3 | 1.5 | 80 |
LYN-60 | 2500 | 1510 | 2600 | 1160 | 1450 | 2320 | 2.2*2 | 1.5 | 100 |
ملاحظة: البيانات الموضحة في الأعلى متعلقة بأنبوب التسخين النحاسي ومادته يجب أن تكون محددة وفقاً لخاصية المائع

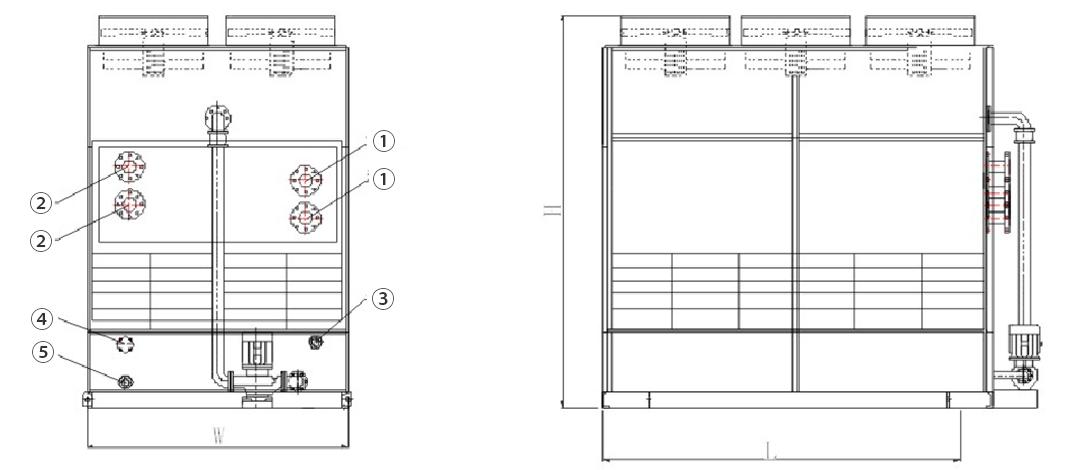

1. فتحة دخول الماء
2. فتحة خروج الماء
3. أنبوب تعبئة الماء
4. أنبوب الماء الزائد
5. أنبوب التصريف
الموديل | الأبعاد الكلية (mm) | الوزن التقريبي (Kg) | قدرة المروحة | قدرة المضخة | قطر أنبوب دخول\خروج الماء | ||||
الطول L | العرض W | الإرتفاع H | أهم جزء | النقل | التشغيل | (KW) | (KW) | (mm) | |
LYN-70 | 2500 | 1510 | 2600 | 1377 | 1700 | 2737 | 2.2*2 | 2.2 | 100 |
LYN-80 | 2500 | 1510 | 2600 | 1560 | 1950 | 3120 | 2.2*2 | 2.2 | 100 |
LYN-100 | 3000 | 1510 | 3000 | 2162 | 2700 | 4370 | 3*2 | 3 | 125 |
LYN-125 | 3000 | 1510 | 3000 | 2568 | 3270 | 5136 | 3*2 | 3 | 150 |
LYN-175 | 3910 | 2000 | 3560 | 3321 | 4100 | 6642 | 4*3 | 4.4 | 250 |
LYN-200 | 3910 | 2210 | 3600 | 3688 | 4610 | 7422 | 4*3 | 4.4 | 80*8 |
LYN-250 | 4300 | 2520 | 3600 | 4712 | 5890 | 9420 | 4*4 | 6 | 100*8 |
LYN-275 | 4300 | 2520 | 3600 | 5200 | 6500 | 10400 | 4*4 | 6 | 80*16 |
ملاحظة: البيانات الموضحة في الأعلى متعلقة بأنبوب التسخين النحاسي ومادته يجب أن تكون محددة وفقاً لخاصية المائع.
